댐 호수에 모인 엄청난 물과 거대한 수압을 제어하는 시설입니다. 댐의 주요 목적인 홍수 조정뿐만 아니라 하천 유량을 일정하게 유지하기 위한 유량 조정이나 적절한 온도의 물을 취수하는 선택 취수 설비, 댐 호수의 탁수 대책 등 다양한 물의 제어를 실시하는 각종 설비가 있습니다.

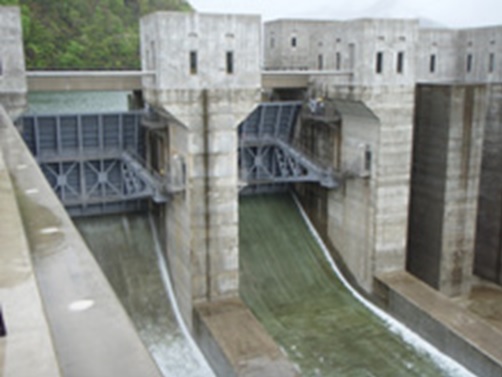

도쿠산 댐 비상용 홍수 토(크레스 트래디얼 게이트)

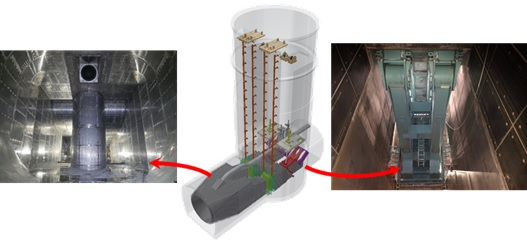

아마가세 댐 재개발 중 주 방류 설비

• 기본 게이트(래디얼 게이트)
  • 폭 3.6m×높이 4.9m×반경 9.0m
  • 2문
• 분기관
  • 광구 φ10.3m-1조/토구 폭 3.6m×높이 5.0m-2조
• 전체 길이
  • 43m

상시에는 수위를 유지하고 홍수시에는 신속하게 하천수를 흘리게 하는 하구 둑이나 하천에서 취수·분파시키는 樋門·올림피아토토 등 하천수를 제어하는 설비입니다. 또 하구위의 상하류에서 선박의 오가기를 가능하게 하는 갑문이나 어류의 소상을 돕는 어도 게이트, 홍수시에 하천수를 저류하는 유수지용 올림피아토토 등의 각종 설비가 있습니다.

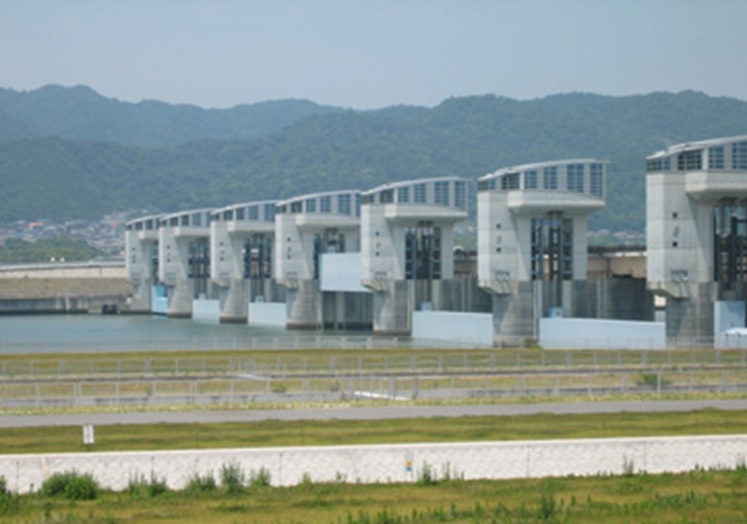

• 나가시마 올림피아토토(횡전식 롤러 게이트)
  • 폭 14.0m×높이 14.6m 2문

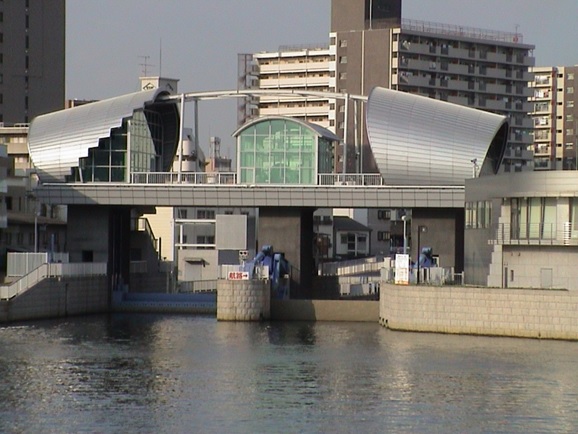

• 도톤보리 강 올림피아토토
  • 왼쪽: 제올림피아토토(2단 롤러 게이트)
    폭 12.5m×높이 6.8m 1문
  • 오른쪽: 하류측 갑문(서브머지 레이디얼 게이트)
    폭 9.0m×반경 7.1m 1문

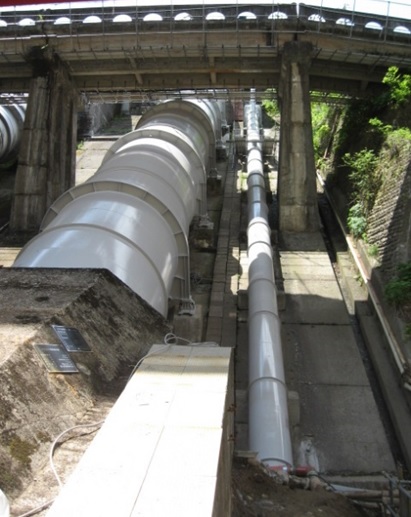

높은 곳에 있는 저수지 등에서 저소 수력 발전소까지 물을 운반하는 수압 철관은 발전을 위해 물을 단번에 떨어뜨려야 하기 때문에 그 내부에는 고압이 작용합니다. 따라서 급사면을 따라 장거리를 연결하는 수력 발전의 중요한 설비입니다.

• 오지야 발전소 3호 수압 철관
  • 설계 수두: 74m
  • 연장: 78m
  • 내경：φ4500～φ3350

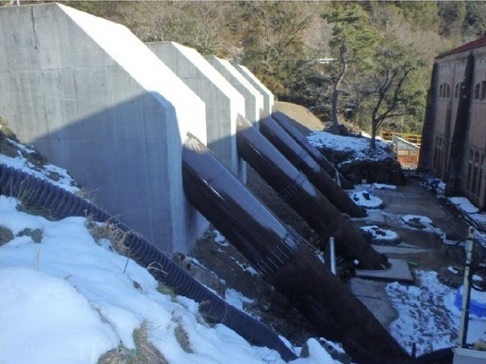

• 도요코야마 수력 발전소 수압 철관
  • 설계 수두: 119m
  • 연장: 62m×4조
  • 내경:φ1500~φ1200

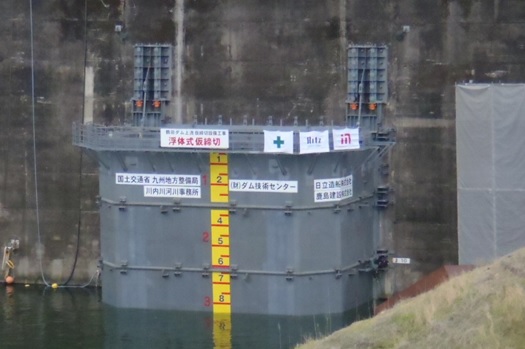

댐의 리뉴얼 공사는 수위가 높은 댐 운용 상태인 채로 실시하므로, 댐 제방의 삭공시에 댐 호수가 하류측으로 유출되지 않게 하기 위해 제방 상류면에 강제의 임시의 뚜껑이 되는 「가마감시설비」를 설치합니다. 당사는 지금까지 수많은 임시 마감 설비를 시공한 경험을 가지고 있으며, 그 노하우로부터 「부체식 임시 마감 공법」을 개발했습니다.

• 쓰루타 댐 상류 임시 마감 설비
  • 증설 방류 설비용:내공 폭 11.0m×안길이 4.0m×높이 38.0m
  • 발전 취수용:내공 폭 13.0m×안길이 3.7m×높이 30.5m
  • 부체식 임시 마감: 내공 폭 11.0m×깊이 4.0m×높이 25.5m
