사회 인프라·방재 시설

플랩 게이트 식 수재 대책 시설

근래, 대지진에 의한 해일이나 호우에 의한 침수 등의 피해가 심각해지고 있어, 재해에 강한 마을 만들기가 급무가 되고 있습니다. 토토사이트 첫충 수재해 대책 설비는, 해일, 고조 등의 자연 그 자체의 힘을 최대한으로 이용해, 침수 피해를 방지합니다. 사용 빈도는 극단적으로 낮은 설비이지만, 재해 발생시의 동작 불량에 의한 영향은 심각한 피해를 초래하기 때문에, 매우 높은 신뢰성이 요구됩니다. 당사의 방재 솔루션 실험실에서 데모 등을 보실 수 있습니다.

주요 서비스·제품

토토사이트 첫충 수재해 대책 설비 각 제품 소개

1하천 등에 수문, 역류 방지 게이트로서 기술 확립

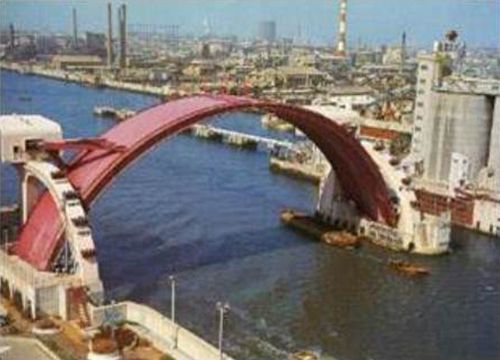

대형 방조 수문

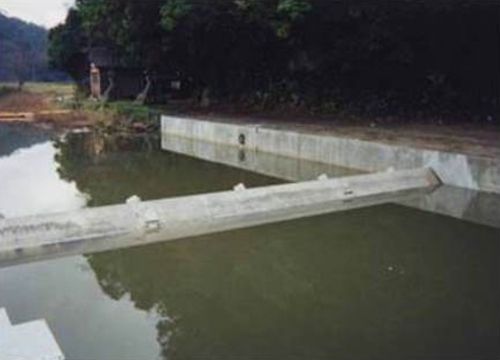

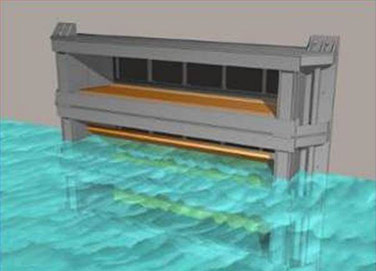

역류 방지 게이트

방조 수문, 역류 방지 게이트로 축적한 기술을 활용하여 쓰나미 고조 등의 침수 피해를 방지하기 위해 각 제품 개발을 실시했습니다.

2해저 시설 이용

항구 등으로부터의 침수 대책(가동 방파제)로서 이용

토토사이트 첫충 가동 방파제

(만구, 항구, 하구 등)
<2013년 실제 해역 시험 종료>

항내 등에서 파제제로 이용

플랩 게이트 가동파 제제

(만구, 항구, 하구 등)

3육상 시설 이용

neo RiSe 시리즈

neo RiSe®

(육각 게이트)

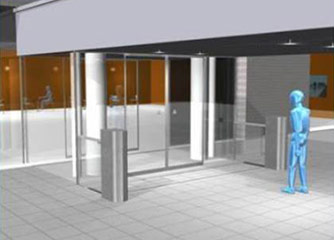

neo RiSe - A

(빌딩 입구)

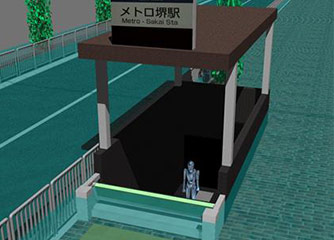

neo RiSe - L

(지하철 입구)

neo RiSe - W

(건물 벽면 설치형)

neo RiSe - SL

(가동 방조제, 공항 활주로, 하구 등)

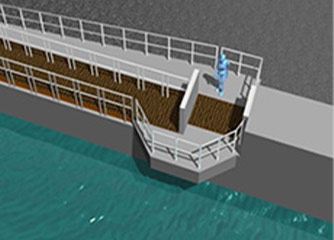

neo RiSe - D

(공조 덕트용)
<2013년 초호기 납품>

해저 시설 이용

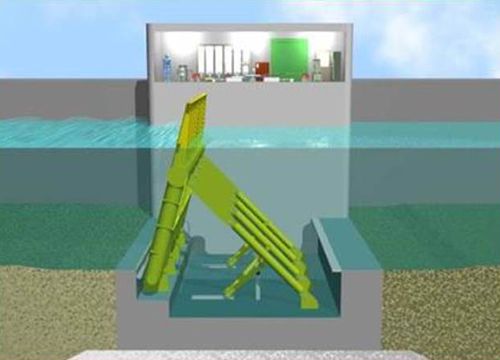

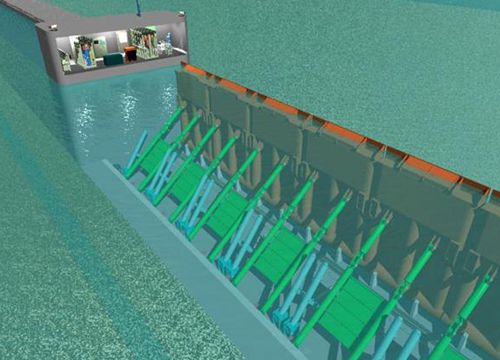

해저 설치형 토토사이트 첫충 가동 방파제

해저에 일렬로 문체를 설치하고 부력을 이용하여 문체를 선회 기립시켜 연속적인 방파제를 형성하는 가동식 구조물입니다.

설치 목적은 “배후역의 수위 변동 억제를 목적으로 하는 해일·고조 방파제”와 “배후역의 정온도 향상을 목적으로 하는 파제제”의 2종류로 분류됩니다.

유형 I: 토토사이트 첫충 해일·고조 방파제

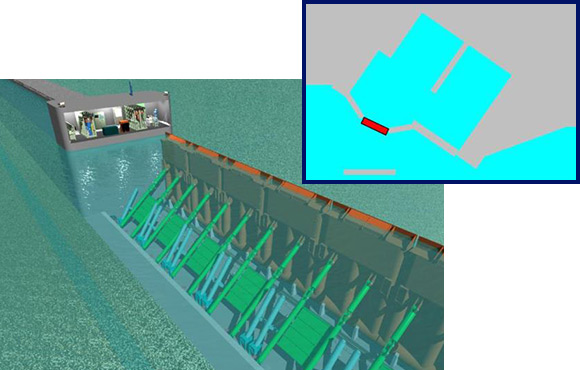

설치도 / 설치 장소

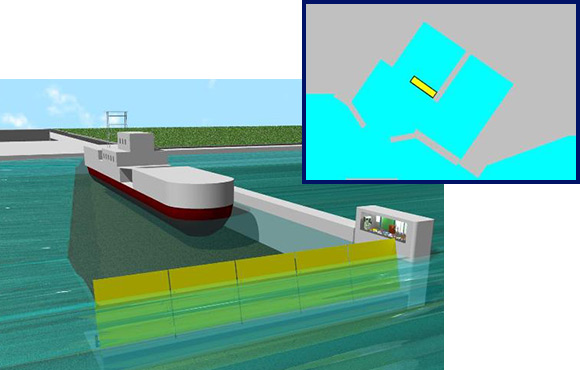

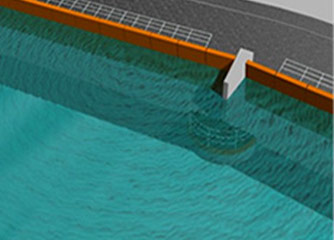

작동 이미지

유형 II: 토토사이트 첫충 파제제
설치도 / 설치 장소

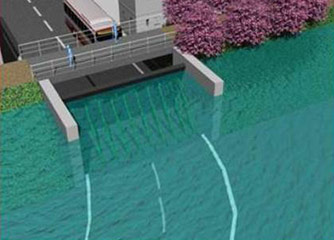

작동 이미지

특징

본 제품의 가장 큰 특징은 현장에 있는 자연의 힘, 즉 쓰나미와 고조의 힘을 최대한 활용하여 가장 저렴한 방어 시설을 추구하는 것입니다.

  1. 1평상시는 해저 도복하고 있기 때문에, 선박 항행·해수 교환을 저해하지 않고, 주변 경관에의 영향이 약간.
  2. 2자연의 힘을 유효하게 이용한 구조·기구의 채용에 의해, 저렴한 방어 시설을 실현.
  3. 3문체 부력 등의 지속적인 감시를 통해 시설 상태를 보이게 하여 안심한 방어 시설을 실현.
해저 설치형 토토사이트 첫충 가동 방파제 신아이즈항에서의 실해역 시험

당사 및 동양 건설 주식회사, 고요 건설 주식회사는 신야즈 어항(시즈오카현 야이즈시)에서 해저 설치형 토토사이트 첫충 가동 방파제의 실해역 시험을 실시했습니다. 2년간에 걸친 실해역 시험의 시험 결과를 공표하고 있습니다.

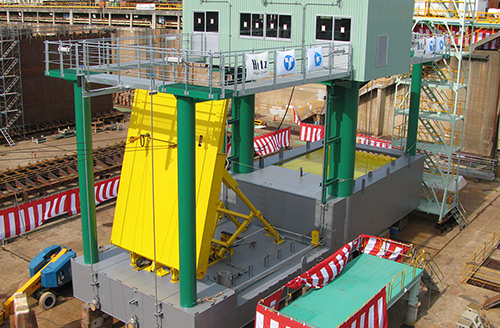

시험 장치 <공장 완성 시>

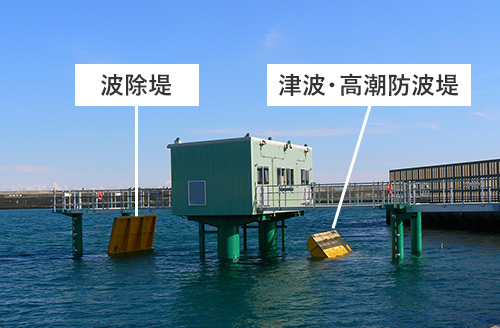

신야쓰 어항 설치 상황
최종 신고(2013년 10월 10일)(개요판)

육상 시설 이용: :
neo RiSe 시리즈

NETIS 등록 번호 KK-120055-A

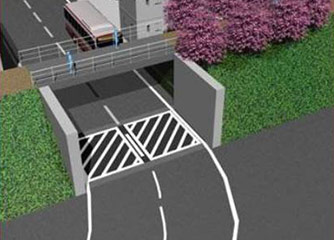

육상 설치형 토토사이트 첫충 가동 방조제

neo RiSe®은 "No energy, No operation, Rising seawall"를 약칭한 것으로, 무동력하고 인위 조작 없이 개구부 폐색을 가능하게 하는 것을 최대의 특징으로 하는 새로운 타입의 해일·고조 방재 설비입니다. 고조의 발생은 사전 예측 가능하기 때문에, 개구부 폐색을 위한 게이트 조작에 시간적 여유가 있다. 한편 갑작스럽게 발생하는 지진에 의한 쓰나미에 대응하기 위해서는 매우 짧은 시간 내에 게이트 조작을 완료할 필요가 있어, neo RiSe®이 문제를 극복했습니다. 또한, 다양한 장면에 대응할 수 있도록, 건물용으로 외관을 배려한 neo RiSe-A, 기존 설비에의 증설 작업을 간단하게 실시할 수 있는 neo RiSe-L가 있습니다.

평상시

쓰나미 내습시

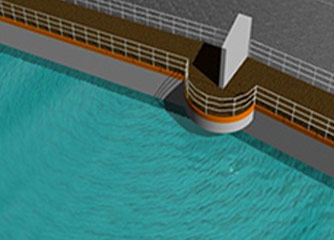

neo RiSe®

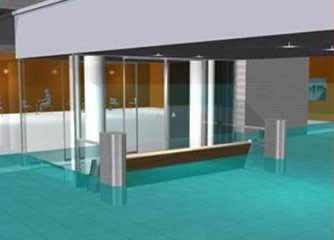

neo RiSe - A

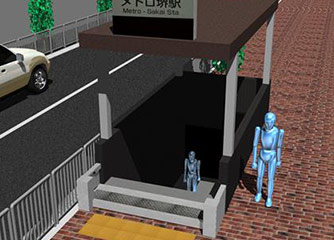

neo RiSe - L

특징

  1. 1긴급 상황에서는 인위적 조작 없이도 자연의 힘을 활용하여 자립 폐색이 가능하며, 확실한 작동과 조작원의 안전 확보를 양립합니다.
  2. 2제어·동력장치의 간소화에 의해, 매우 단순한 기기 구성을 실현해, 신뢰성·유지 관리성의 향상을 실현하고 있습니다.
  3. 3보조적으로 설치하는 수동 기복 장치에 의한 쓰나미·고조습 내래의 기립 조작이나 동작 점검도 가능합니다.

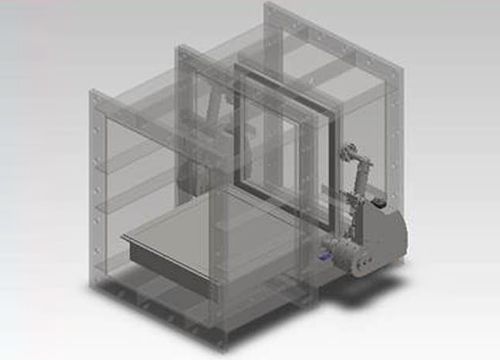

공조 덕트 설치형 토토사이트 첫충 지수 장치 neo RiSe-D

공조 덕트 설치형 토토사이트 첫충 지수장치 'neo RiSe-D'는 기존의 neo RiSe®공조 덕트에 적용하기 위해 개선된 장비입니다. 통풍 덕트 혹은 통풍 관통 구멍 등 상시 폐색할 수 없는 개구부로부터의 침수를 방지하기 위해 설치하는 가동식의 지수 설비입니다.

또한 통풍 덕트 등의 설비는 일단 침수하면 비교적 장시간 침수 상태가 계속되기 때문에, 「neo RiSe-D」는 높은 수밀성을 가지고 있습니다.

특징

  1. 1가파른 침수 중에는 방수벽에 작용하는 부력을 이용하여 인적 조작 없이 자동 폐쇄합니다.
  2. 2수위 저하 후 배수를 확인한 후 수동으로 해제합니다.
  3. 3쓰나미 작용에 의한 침수에 대해서도 충분한 내력을 가지고 있습니다.

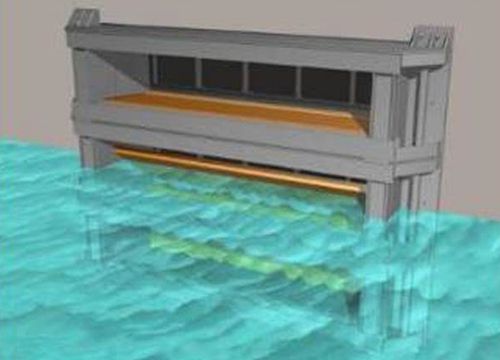

건물 벽면 설치형 토토사이트 첫충 지수 설비 neo RiSe-W

"neo RiSe-W"는 neo RiSe -D와 마찬가지로 기존의 neo RiSe®을 공조 설비 등의 상시 폐쇄할 수 없는 벽면의 개구부로부터의 침수를 방지하도록 개량한 설비입니다. 또한 수위가 떨어지면 자동으로 개방되어 급배기 기능을 회복합니다.

특징

  1. 1가파른 침수 중에는 방수벽에 작용하는 부력을 이용하여 인적 조작 없이 자동 폐쇄합니다.
  2. 2쓰나미 작용에 의한 침수에 대해서도 충분한 내력을 가지고 있습니다.

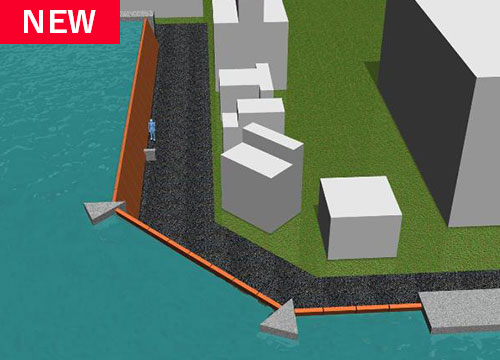

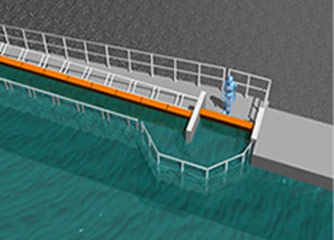

토토사이트 첫충 가동 방조제 neo RiSe - SL

'neo RiSe-SL'은 기존의 neo RiSe®의 특성을 유지하면서 긴 거리를 연속적으로 지수할 수 있도록 개선된 시설입니다.

평상시

쓰나미 내습시

특징

  1. 1거래 파에 대응하기 위해 추종성을 기존의 neo RiSe®더 개선되었습니다.
  2. 2표류 선박의 충돌과 같은 설계 외력을 초과하는 힘이 작용한 경우에도 전체 파괴를 방지하고 감재 기능을 유지합니다.
  3. 3검사 작업성 확보를 위해 1개 유닛을 소형화하고 있습니다.
초장경 간형 토토사이트 첫충 가동 방조제의 공개 실험에 대해(2015년 4월 7일)

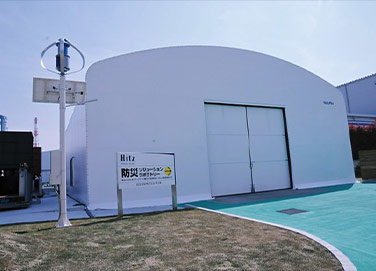

Kanadevia 방재 솔루션 실험실

당사 사카이 공장 내에서 토토사이트 첫충 가동 방조제 neo RiSe®검증 장비, 방전 파쇄 공법, 하이브리드 LED 시연 및 패널에서 소개하는 시설입니다.
방재 솔루션 실험실 시설은 일반 공개를 하고 있습니다. 일반 공개로 흥미가 있는 분은 아래와 같이 신청해 주세요.

Kanadevia 방재 솔루션 실험실
(약칭: Kanadevia 방재 실험실)

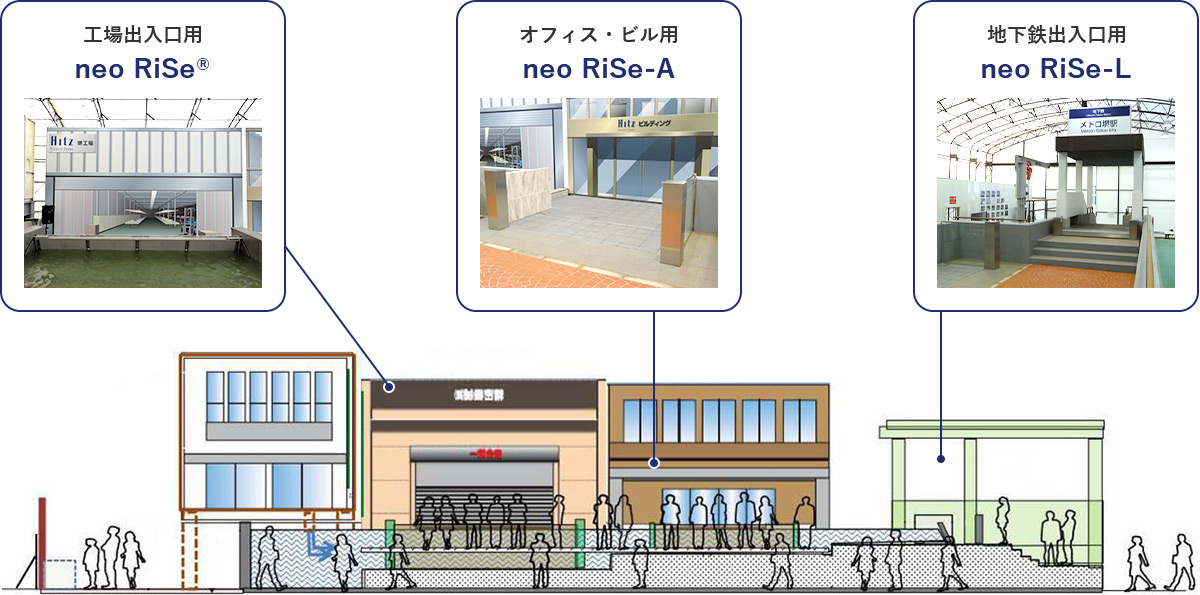

주요 시설: neo RiSe®검증 장비

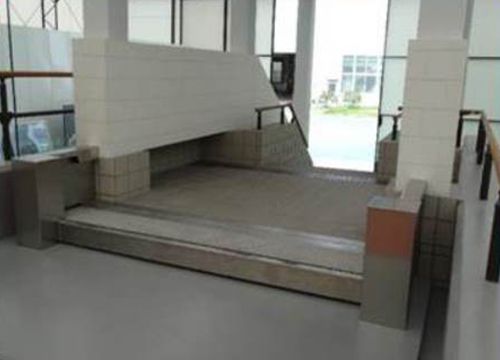

공장 출입구용 neo RiSe®
폭 5.0m × 높이 1.2m
사무실용 neo RiSe - A
폭 3.0m × 높이 1.0m
지하철 출입구용 neo RiSe - L
폭 2.0m × 높이 0.5m
neo RiSe 검증 장비

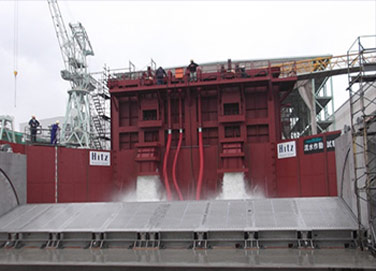

대형 neo RiSe®유수 작동 확인 설비

제품 완료 후 실제 환경에 가까운 상태에서 작동 확인을 할 수 있는 시설입니다. (상설이 아닙니다)

적용 크기 최대 18m
높이 최대 4m
저수량 600m3
설치 당사 사카이 공장

유수 작동 확인 동영상

Kanadevia 방재 솔루션 실험실까지 오실 수 없는 분께

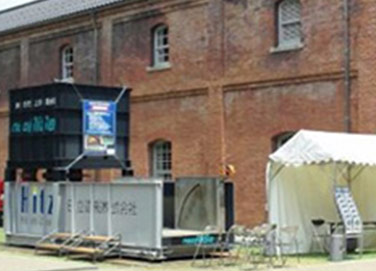

Kanadevia 방재 실험실까지 오실 수 없는 분들을 위해 neo RiSe®작동 상태를 바로 볼 수 있는 이동식 데모 장치입니다.

동영상

업적

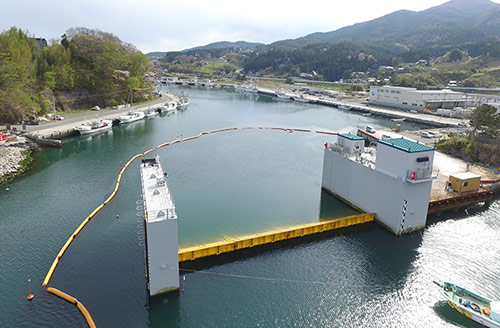

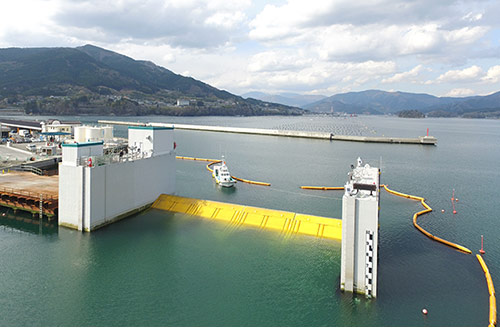

해저 설치형 토토사이트 첫충 가동 방파제 이와테현

본 공사에서는 일본 최초로 처음으로 해저 설치형 토토사이트 첫충 수문이 채용되었습니다.

공사 이름 오후나토 어항 해안 대책(호우라 지구 그 2) 공사
발주자 이와테현
수주자 토토사이트 주식회사
치수 순경 사이 32.0m×유효 높이 13.0m
문체 매수 4장(폭 8.0m×유효 높이 13.0m)
건설지 이와테현 오후나토시 스에사키쵸지
공기 2017년 10월 1일~2020년 12월 1일
제작 공장 토토사이트 사카이 공장(오사카부 사카이시)

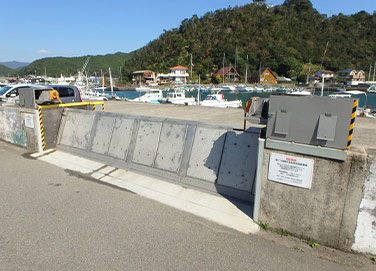

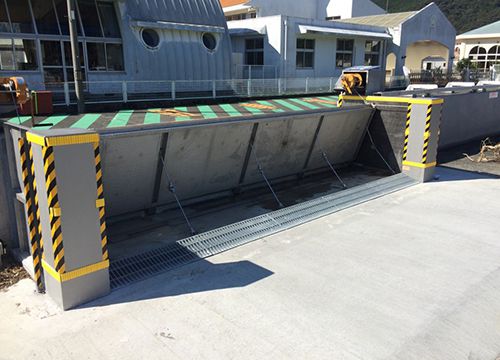

육상 설치형 토토사이트 첫충 가동 방조벽 neo RiSe®도쿠시마현(히와사항)

주요 사양
형식 neo RiSe®
치수 폭 4.9m×높이 1.0m
재질 스테인레스 스틸 소재
탑재 하중 T-14
완성년월 2014년 4월

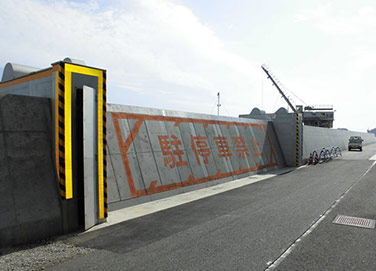

육상 설치형 토토사이트 첫충 가동 방조벽 neo RiSe®도쿠시마(도요시 지구)

주요 사양
형식 neo RiSe®
치수 폭 15.0m×높이 3.0m
재질 스테인레스 스틸 소재
탑재 하중 2MPa
완성년월 2015년 3월

육상 설치형 토토사이트 첫충 방수판

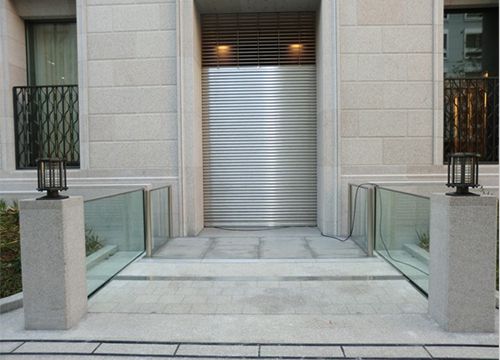

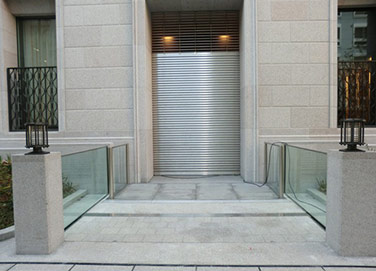

neo RiSe - A 오사카부

주요 사양
형식 neo RiSe - A
치수 폭 4.26m×높이 1.09m
재질 스테인레스 스틸 소재
탑재 하중 T-2
완성년월 2014년 12월
